塑料检查井施工指导：跌水井做法

鹏洲塑业 施工指导 访问量

《CECS2272007建筑小区塑料排水检查井应用技术规程》规定：当检查井上下游落差大于2米时，应选用跌水井座。

跌水井是在井内水流产生跌落的井，排水管道落差较大、正常管道坡度无法满足设计要求时，可以做一个内部管道有落差的检查井来满足设计方案。

与普通检查井相比，跌水井需要消除跌水的能量（这一能量大小取决于水流流量和管道落差），其井底构造比普通检查井要坚固。


跌水井设置原则：

1、管道跌水水头为1.0~2.0m时，宜设跌水井；跌水水头大于2.0m时，应设跌水井；一般跌水水头不大于6米。管道转弯处不宜设跌水井。

2、跌水井的进水管径不大于200mm时，一次跌水水头高度不得大于6m。

3、管径为300~600mm时，一次跌水水头高度不宜大于4m，跌水方式一般可采用竖管或矩形竖槽。

4、管径大于600mm时，其一次跌水水头高度及跌水方式应按水力计算确定。


跌水井分类：

跌水井大致分为4种类型：砖砌跌水井、模块砌跌水井、混凝土现浇跌水井、塑料跌水井。其中，前三种为现场成型，占地面积大、工期长、需要工程机械配合、施工麻烦。

塑料跌水井采用超大型注塑机一次成型，现场使用橡胶密封圈柔性连接，体积小，无需工程机械，大大节约了时间和成本。


鹏洲塑业跌水井有两种做法：

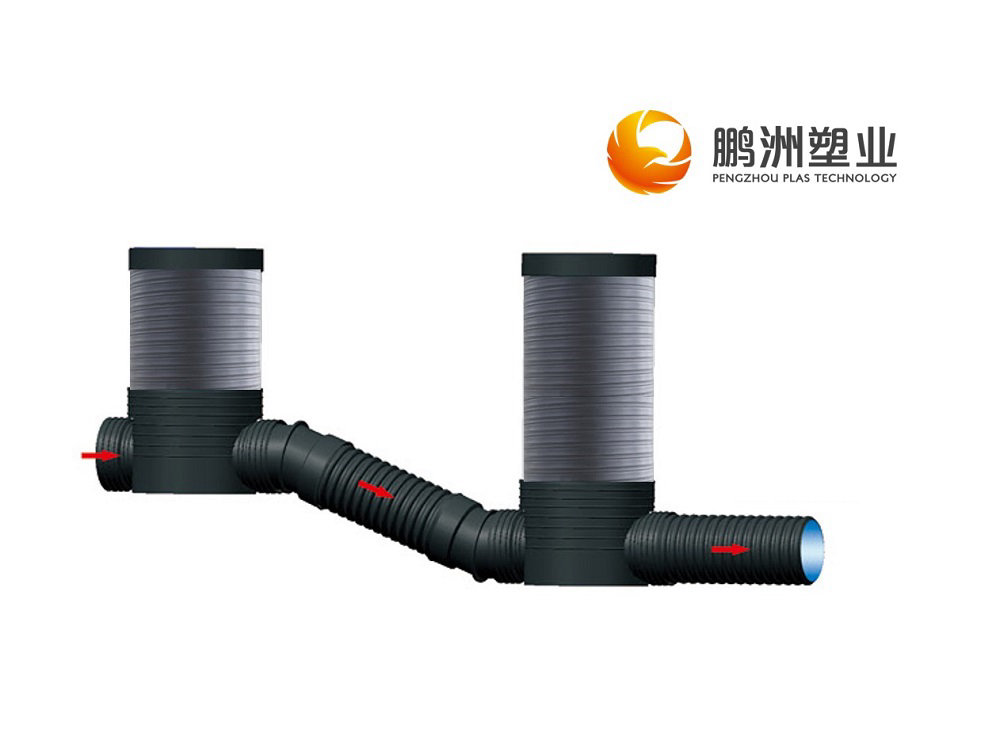

一种是用两组可变角接头调整标高后连接跌水井，如图：

跌水井

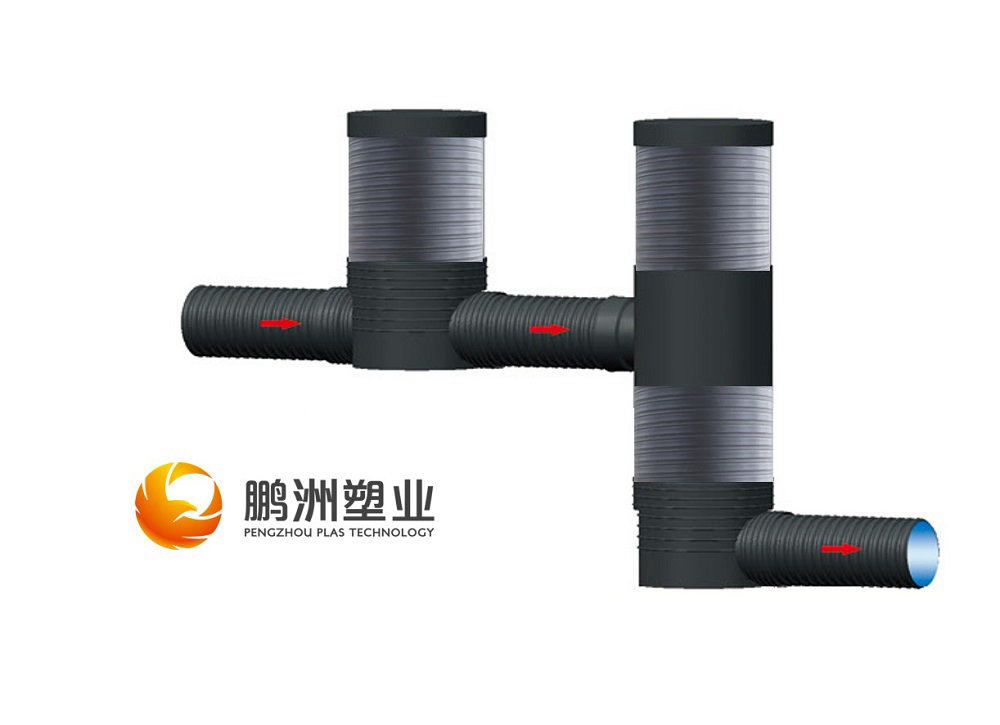

另一种是用井筒附加接头（马鞍接头）连接跌水井，如图：

跌水井


产品参数：

井座井筒直径mm

汇入管径mm

流出管径mm

200

160

160

315

160

160

315

160

200

315

200

200
